I denne artikel vil jeg vise hvordan man laver et tegneprogram.
1. Start et nyt projekt
2. Ændre form1's navn til frmMain
3. Tilføj en Picturebox(Picture1) til formen.
4. Ændre Pictureboxens navn til picDraw
5. Sæt Pictureboxens Appearance til 0-Flat
6. Gå til Pictureboxens MouseMove-procedure, og indtast følgende kode.
If Button = 1 Then 'Tjekker om venstre museknap er trykket ned.
picDraw.Line -(X, Y) 'Tegner en linje i pictureboxen.
End If
7. Gå til Pictureboxens MouseDown-procedure, og indtast følgende kode.
picDraw.CurrentX = X 'Sætter punktet hvor X begyder til den placering hvor musen er
picDraw.CurrentY = Y 'Gør det samme, bare med Y punktet

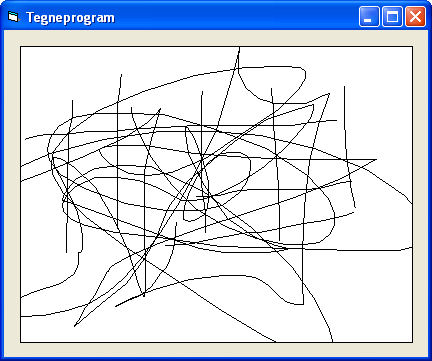

8. Start programmet. Nu kan du tegne i Pictureboksen, men kun når venstre museknap er trykket ned. Hvis du ændrer Button = 1 til Button = 2, så kan man kun tegne når højre museknap er trykket ned.
9. Tilbage til Design-time (Der hvor man redigerer programmet).
10. Nu vil vi gerne have at brugeren kan skifte tykkelsen på linjen.
Opret en Combobox til formen. Ændre dens navn til cboDrawWidth
og text-egenskaben til 1
11. Nu skal vi have indsat tegnebredderne.
Gå til Formens LOAD-procedure, og indtast følgende kode.
With cboDrawWidth
.AddItem "1" 'Indsætter en ny værdi i Comboboxen.
.AddItem "2" ' Det samme sker hele vejen ned.
.AddItem "3"
.AddItem "4"
.AddItem "5"
.AddItem "6"
.AddItem "7"
.AddItem "8"
.AddItem "9"
.AddItem "10"
.AddItem "11"
.AddItem "12"
.AddItem "13"
.AddItem "14"
.AddItem "15"
.AddItem "16"
.AddItem "17"
.AddItem "18"
.AddItem "19"
.AddItem "20"
End With
12. Nu skal vi have indsat en kode så tegnebredden bliver ændret.
Gå til Comboboxens Click-procedure, og indtast følgende kode.
picDraw.DrawWidth = cboDrawWidth.Text

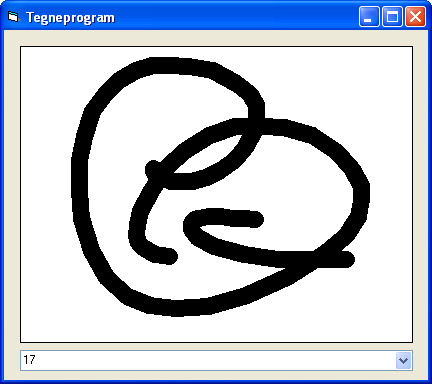

13. Hvis du starter programmet og ændre tallet i comboboxen, så kan du tegne med en tykker linje.
14. Nu skal vi også lige have sådan at man kan ændre farven på linjen.
Opret en ny Picturebox. Ændre navnet til picCurColor
Opret endnu en Picturebox. Denne boks skal laves INDE i den forrige Picturebox.
Ændre navnet til picCurColor1.
Gør det samme med en til, men kald denne picCurColor2.
Sæt nu picCurColor1's TOP- og LEFT-egenskaber til 50.
Sæt picCurColor2's TOP- og LEFT-egenskaber til 240.
Sæt picCurColor's Height-egenskab til 550 og Width-egenskab til 570.
Både picCurColor1 og 2's Height- og Width-egenskab skal være 255.
Sæt picCurColor1's Backcolor-egenskab til Sort,
og picCurColor2's Backcolor-egenskab til Hvid.
16. Tag en kopi af picCurColor2, og placer den UDEN for picCurColor.
Nu markérer du den nye Picturebox og ændrer navnet til picColors. Derefter højreklikker du og vælger Copy. Derefter højreklikker du et andet sted på formen, højreklikker og vælger Paste. Nu trykker du JA til boksen som kommer op.
Gør dette til du har de antal bokse som du vil have. Hver boks svare til en farve.
Sæt hver boks, Backcolor-egenskab til noget forskelligt.
Nu hedder alle boksene som du indsatte det samme. Den eneste forskel er at indexen er forskellig.
Nu skulle du gerne have noget der ligner dette.
17. Nu skal vi have lavet sådan at når man klikker på en farve, så bliver linjen som der tegnes med den farve som man valgte.
Dobbeltklik på en af farverne. Ligemeget hvilken.
Indtast følgende kode i den valgte farves MouseDown-procedure.
If Button = 1 Then
picCurColor1.BackColor = picColors(Index).BackColor 'Sætter picCurColor1's Backcolor-egenskab til den samme farve som er valgt
Else
picCurColor2.BackColor = picColors(Index).BackColor 'Samme som før, bare med picCurColor2
End If
Start nu programmet og klik skiftevis på venstre og højre museknap på farverne.
Som du kan se bliver boksene picCurColor1 og picCurColor2's Backcolor-egenskab til den samme farve som der blev klikket på.
18. Nu skal vi have lavet sådan at når man tegner i Pictureboxen tegner man med den farve som der er valgt.
Gå til picDraw's MouseDown-procedure, og ændre koden til dette.
picDraw.CurrentX = X
picDraw.CurrentY = Y
If Button = 1 Then
picDraw.ForeColor = picCurColor1.BackColor 'Sætter picDraw's farve til farven som er valgt
Else
picDraw.ForeColor = picCurColor2.BackColor 'Gør det samme, bare når man højreklikker
End If
Ændre derefter picDraw's MouseMove-procedure til dette.
If Button = 1 Or Button = 2 Then 'Tegne en linje, både når venstre og højre museknap er trykke ned
picDraw.Line -(X, Y)
End If
19. Nu mangler vi bare Ny, Gem Som og Åbn funktionen.
Indsæt 4 knapper på formen.
Command1's Navn sættes til cmdNy og Caption til Ny
Command2's Navn sættes til cmdÅbn og Caption til Åbn
Command3's Navn sættes til cmdGem og Caption til Gem Som
Herunder kan du se koderne til de forskellige knapper's Click-procedure.
NY:
picdraw.Cls 'Sletter billedet i picDraw
ÅBN:
VIGTIGT: Højreklik på Toolbaren, Vælg Components, Markér Microsoft Common Dialog Control. Klik Anvend og OK.
Indsæt kontrollen på formen, og ændre dens navn til cmdDlg
cmdDlg.DialogTitle = "Åbn Billede" 'Titel på åbnboks
cmdDlg.Filter = "BMP Filer (*.bmp)|*.bmp|GIF Filer (*.gif)|*.gif|JPG Filer (*.jpg)|*.jpg|Alle Filer (*.*)|*.*|" 'Filtyper som skal kunne åbnes
cmdDlg.ShowOpen 'Vis åbnboks
picDraw.Picture = LoadPicture(cmdDlg.FileName) 'Indlæs billede til picDraw
GEM SOM:
cmdDlg.DialogTitle = "Gem Billede" 'Titel på åbnboks
cmdDlg.Filter = "BMP Filer (*.bmp)|*.bmp|GIF Filer (*.gif)|*.gif|JPG Filer (*.jpg)|*.jpg|Alle Filer (*.*)|*.*|" 'Filtyper som skal kunne gemmes
cmdDlg.ShowSave 'Vis gemboks
SavePicture picDraw.Picture, cmdDlg.FileName 'Gem billede fra picDraw
Håber at du kan bruge det til noget.
PS: Hvis du ønsker at brugeren skal kunne vælge ALLE farver, skal du gå ind i en af farverne's DblClick-procedure, og indtaste koden.
cmdDlg.ShowColor
picColors(Index).BackColor = cmdDlg.Color
PPS: Hvis du har nogle problemer, så kan du downloade
programmet:
http://udvikleren.dk/articlefiles/tegneartikel.zip
