Lave et 3D Spil i Delphi - Del II

Tags:    delphi
Skrevet af Bruger #1474 @ 24.11.2003

Nu er vi klar til at implementere vores lyskilde. Jeg nævnte før at der var 8 lyskilder tilgænglige. Den første hedder Ligtht0 og den sidste hedder Light7. Af naturlig logisk sans vælger vi Light0 og gør den tilgængelig med OpenGL funktionen glEnable(). Alle lyskilder i OpenGL har tre farve shaders (Ambient, Diffuse og Specular). Funktionen glLightfv() bruger vi til at angive farverne (gl_Ambient, gl_Diffuse, gl_Specular). Ambient er farven der skygger vores geometri, diffuse er farven der oplyser vores geomteri og specular er farven der over-oplyser (highlighter) vores geometri. Alle farverne skal defineres som Red, Green og Blue, hvor af alle skal være singles. Vi vil derfor lave en record med disse informationer:

Fold kodeboks ind/udKode


Udover det skal vores lys havde en position. Til det burde vi kunne benytte en TVector, men da der i nogen tilfælde, skal tages hensyn til en lys bredde (Width) bliver vi nødt til at definere en ny record (X,Y,Z,W). I vores eksempeler sætter vi altid vores W til 1!

Fold kodeboks ind/udKode


Da OpenGL ikke som default er sat op til at shade geometri, skal vi fortælle at vores lyskilde skal shade vores geometris farver, også selv om vi kun bruger textures, med glEnable(gl_Color_Material).

Fold kodeboks ind/udKode


Som du kan se har vi yderligere tegnet vores lyskilde som en hvid punkt. Dette er selvfølgelig ikke nødvendigt, men det er altid meget rart at kunne se præcist, hvor vores lyskilde befinder sig. For at opnå en korrekt shading bliver vi nødt til at ændre vores matrix's form for at beregne, to gange, i vores FormResize procedure. Inden vi resetter vores matrix med glLoadIdentity skal vi gøre OpenGL opmærksom på at vores matrix skal projekteres med glMatrixMode(gl_Projection). Til sidst skal OpenGL være klar til at beregne geometri forholde med glMatrixMode(gl_ModelView). Hvorfor så det? Når vi ændre på vores viewport eller frustum, ændre vi også på den måde vores geometri bliver projekteret på. Dette har hidtil ikke været vigtig at informere OpenGL om, da vi ikke har haft nogen lysprojekteringer før. Efter vi har ændret på vores viewport og frustum, er det vigtig at fortælle OpenGL, at der kun skal beregnes med geometri forholde ellers kan vi ikke være sikre på at vores normals bliver beregnet korrekt.

Fold kodeboks ind/udKode

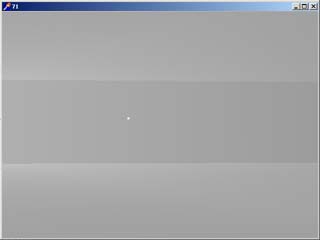

Shaded (Ikke textured)

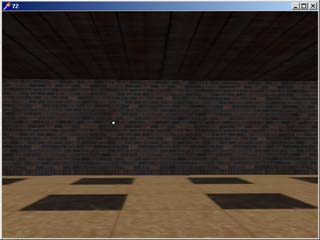

Shaded (Textured)

Prøver vi at kompile, vil du svagt kunne bemærke at geometrien er blevet shadet. Det er ikke så tydeligt da lyskilden oplyser alt vores geometri næsten lige meget. For at se det tydligere har jeg valt at erstatte vores loft med en Kasse.

Fold kodeboks ind/udKode
